Монтаж и настройка проекционного комплекса "пешеходный переход"

Что такое проекционный комплекс и почему стоит выбрать готовый комплект для монтажа?

На российском рынке проекционных пешеходных переходов представлено много моделей гобо-проекторов разных производителей. Но при покупке оборудования и подготовке к монтажу возникает ряд вопросов, связанный с тем, как закрепить проектор к опоре, нужны ли дополнительно фотореле, автоматы и много других вопросов, связанных с монтажом. Именно поэтому КОМПАНИЯ GOBO-HOME адаптировала свое оборудование под конкретную задачу - ПРОЕКЦИЯ ПЕШЕХОДНЫХ ЗОН И ДОРОЖНЫХ ЗНАКОВ. Готовые комплекты GH-8/GH-16/GH-20/GH-8MAX/GH-16MAX/GH-20MAX разработаны для легкой установки и подключения на существующие опоры, без дополнительных затрат.

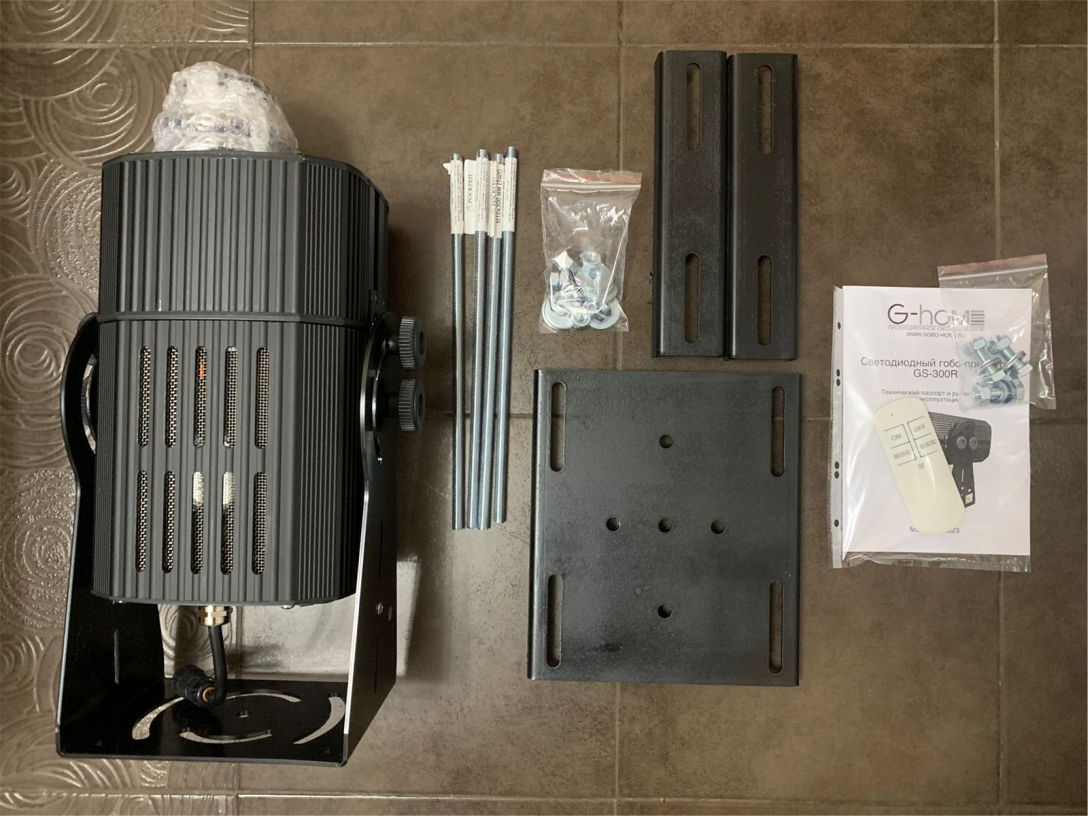

Обычно в стандартный комплект поставки входит следующее оборудование:

светодиодный проектор для разметки 1.14.1 (зебра), мощностью 310 или 620 вт (зависит от ширины дороги, освещенности или дальности расположения опор);
светодиодный проектор для дорожных знаков, мощностью 110 вт (добавляется в комплект поставки при необходимости дополнить разметку 1.14.1 дорожными знаками);
монтажный бокс с блоками питания проекторов и автоматами (дополнительно может комплектоваться фотореле/реле времени/реле контроля напряжения или даже счетчиком);
кронштейны, разработанные специально для крепления оборудования на опору любого диаметра;
комплект для монтажа и подключения оборудования(провода, коннекторы,крепеж)
инструкция по самомонтажу настройке оборудования GOBO-HOME

Какие параметры нужны для подбора нужного комплекта?

Для подбора подходящего оборудования нашими специалистами или самостоятельно потребуется следующая информация по объекту:

ширина дороги - это основной параметр, по которому определяется количество оборудования и способ размещения на объекте. обычно стандартная ширина однополосной или двухполосной дороги не более 8-ми метров;
дальность расположения существующих опор (если имеются), или место установки будущей опоры. От этого параметра будет зависеть мощность проектора и тип объектива. Как правило для модели проектора 310 Вт опора должна располагаться не далее 5-ти метров с любой из сторон дороги (10-15 метров в нестандартных случаях);
освещенность на пешеходном переходе ( наличие мощных светильников);
наличие точки подключения 220В (эта информация не влияет на подбор оборудования но необходима для общего понимания подключения оборудования - подключить к автономной солнечной станции или другими альтернативными способами данное оборудование не возможно);
фотография общего вида объекта - она упростит подбор оборудования нашими специалистами (на фото должна быть четко видна ближайшая опора и сам пешеходный переход).

Как смонтировать готовый комплект для монтажа самому?

Рассмотрим весь процесс монтажа на примере проекционного комплекса "GH-16", смонтированного компанией GOBO-HOME на одной из дорог общего пользования
Информация об объекте:
ширина дороги 12 метров;
иеется ЖБИ опора слева;
есть дополнительно освещение, попадающее прямо на пешеходный переход, но не высокой мощности ( до 100 ВТ - один светильник); требуется дополнительно установка опоры слева, высотой не менее 6 метров.

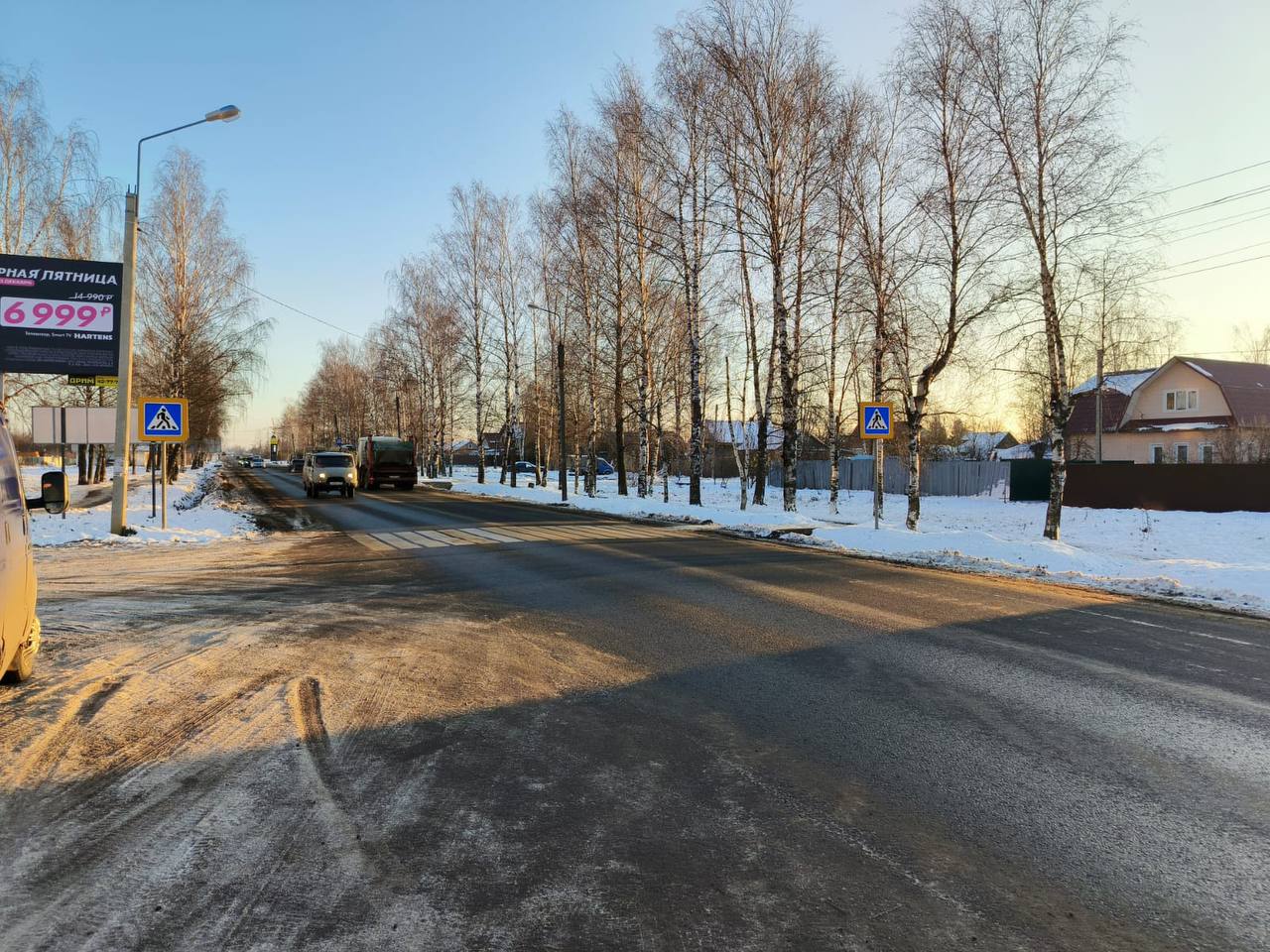

Фото от заказчика юудещего объекта застройки представлено ниже

Подобранное оборудование

проекционный комплекс GH-16 состоящий из:

светодиодного гобо-проектора GS-300R - 2 шт;
монтажного бокса - 2 шт;

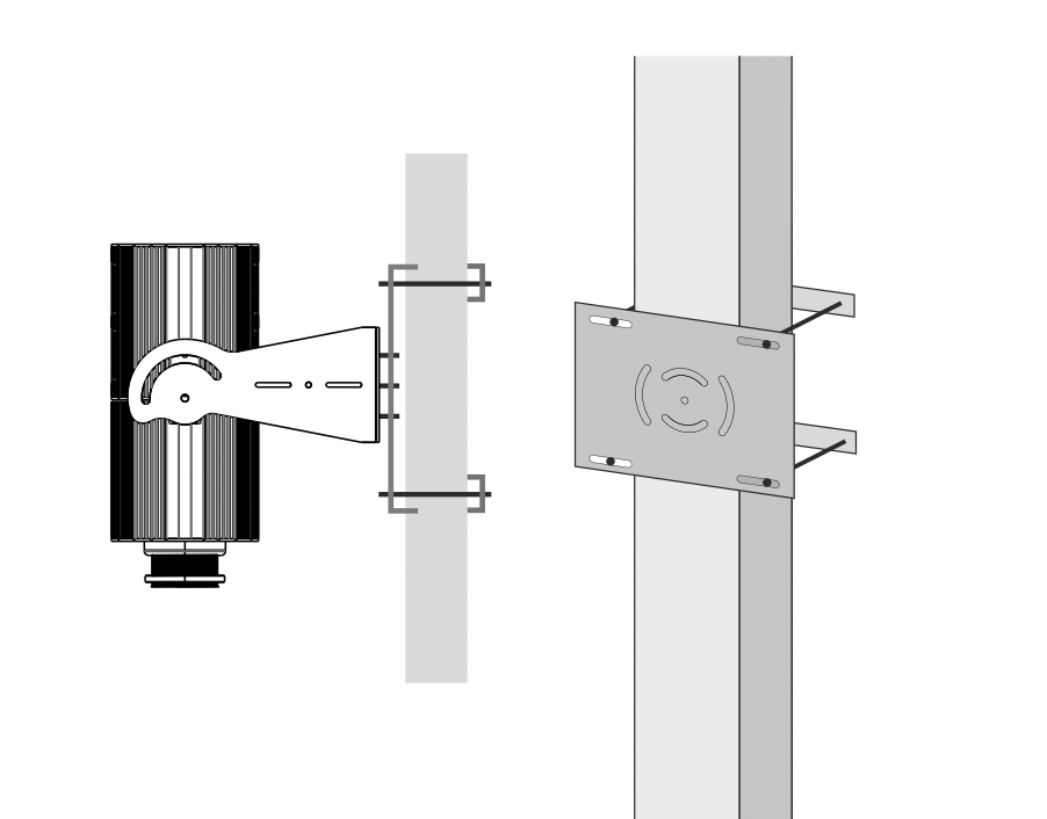

комплекта кронштейнов для установки оборудования на опоре
крепежа;

Дополнительно компания GOBO-HOME установила опору справа (для проекции разметки в этом не было необходимости, так как при такой ширине дороги можно было разместить оба проектора на опоре слева, но заказчик предусматривал установку светофоров Т.7 и требовалось установить опору. Поэтому было принято решение смонтировать оборудование на 2 опоры)

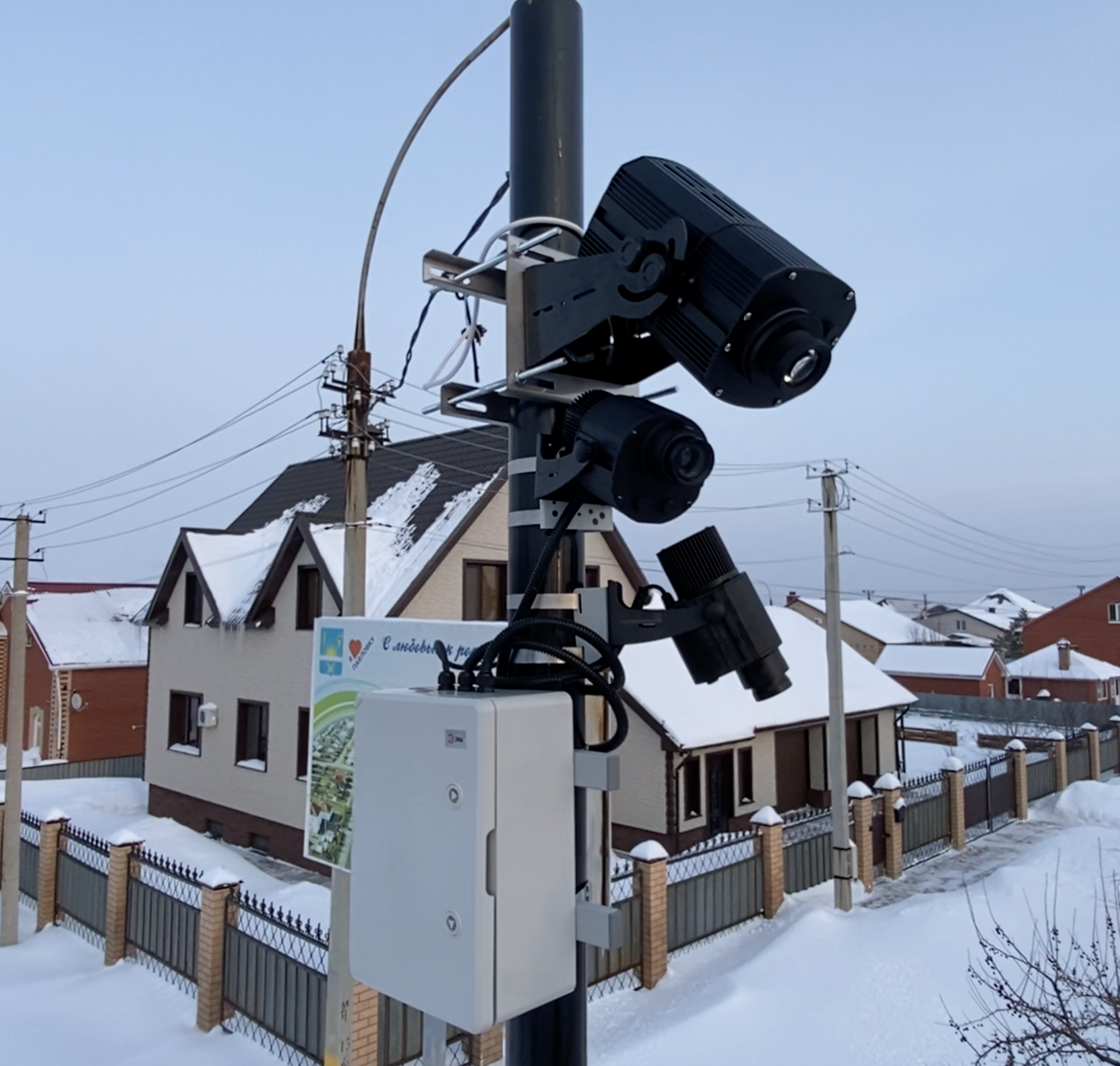

На опоры справа и слева с помощью кронштейна монтируются проекторы - на высоте 5.5-6 метров;
Ниже проекторов располагаются монтажные боксы;

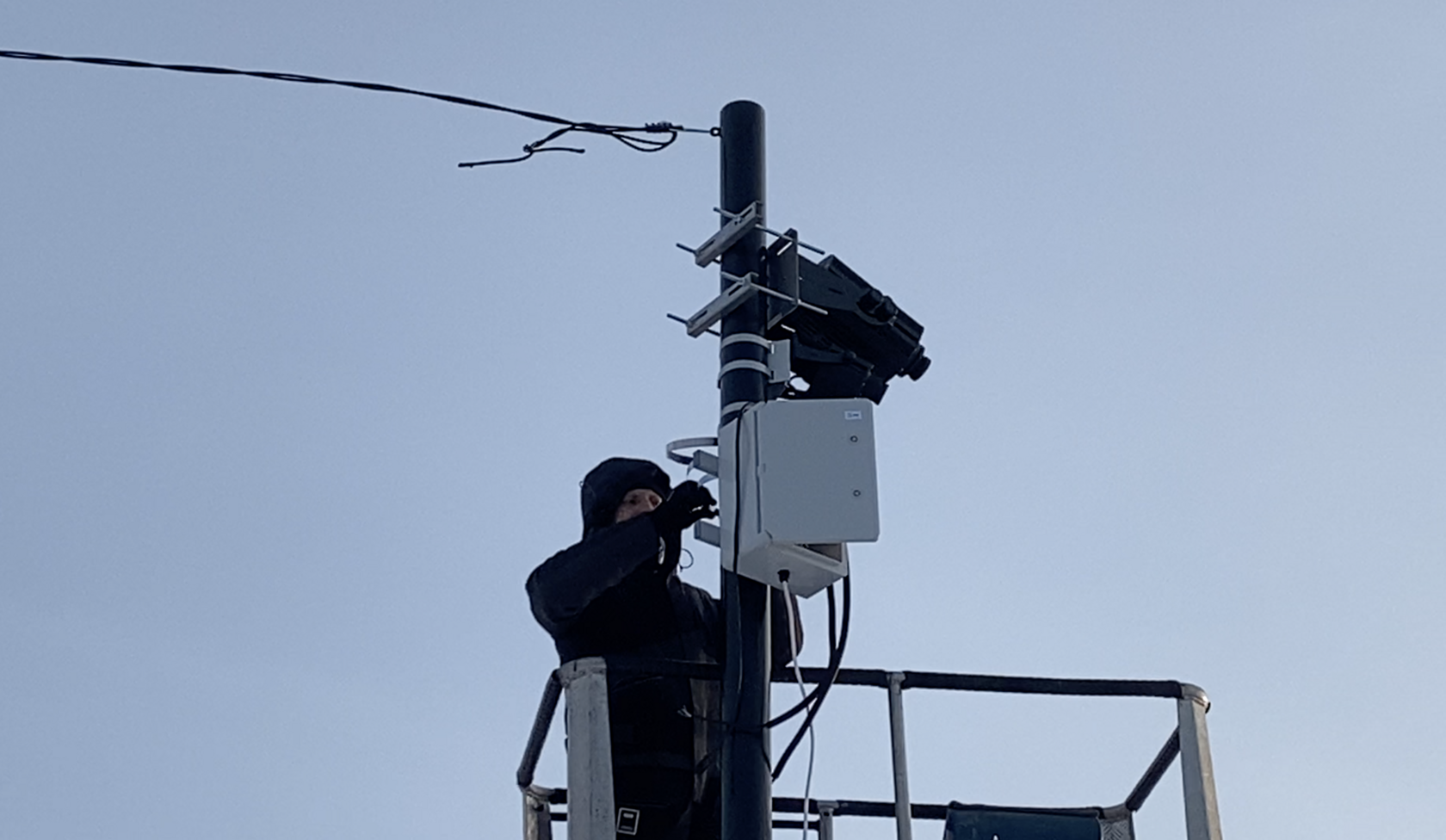

Подключение производится путем заведения кабеля расчетного сечения в монтажный бокс;

Как настроить готовый комплект для монтажа самому?

К каждому комплекту оборудования GOBO-HOME прилагается инструкция по монтажу и настройке оборудования состоящая из 2-х этапов.
1 этап:

включите автомат в монтажном боксе и запустите проектор;
выполните настройку четкости и направление проекции, так, что бы разметочный слайд охватил весь пешеходный переход. Если разметка отсутствует, необходимо обозначить её;
После того как вы выполнили все вышеперечисленные действия, приступайте к фотофиксации.

2 этап:

После получения готового слайда с изображением пешеходного перехода установите его в проектор, по инструкции, указанной в паспорте проектора;
Произведите настройку проекции путем регулировки кронштейна, а так же с помощью вращения изображения;
После настройки отключите кнопку вращения на проекторе с целью предотвращения ложных срабатываний.

Оставьте заявку на нашем сайте и мы пришлем вам полное видео по самостоятельной настройке оборудования

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ

как настривать оборудование и на что ориентироваться при фотографировании, если разметка отсутствует или спрятана под слоем снега?

Во всех случаях, когда разметки не видно, ее необходимо обозначить любым из возможных способов:

разложить ориентиры по периметру пешеходного перехода, выдержав одинаковые между собой расстояния);
использовать баннер;

можно ли изготовить слайд с изображением самому?

слайд с изображением можно изготовить только у продавца оборудования в специальных условиях с применением специализированного оборудования. Если вы заказываете слайд с "сеткой" и слайд с разметкой у разных производителей, шансы "правильного"изготовления финального слайда с разметкой и попадания проекции в существующую разметку близки к "0"

можно ли подключить оборудование через АКБ и солнечные станции?

оборудование имеет высокую мощность - от 310 вт, что не дает возможности использовать для подключения автономные станции.

видно ли проекционный пешеходный переход днем?

проекционные пешеходные переходы прежде всего предназначены для обозначения разметки в темное время суток, когда знаки плохо заметны а разметка и вовсе может отсутствовать. Основная задача такого оборудования - предоставить возможность водителю заметить пешеходный переход заблаговременно, с расстояния до 100-150 метров. Именно поэтому очень важна ярость проекции, которую будет видно издалека.
Тем не менее проекция может быть заметна в светлое время суток, в пасмурную погоду или безсолнечный день, но ее актуальность равна "0"
